Van IFC-wand naar HSB-element

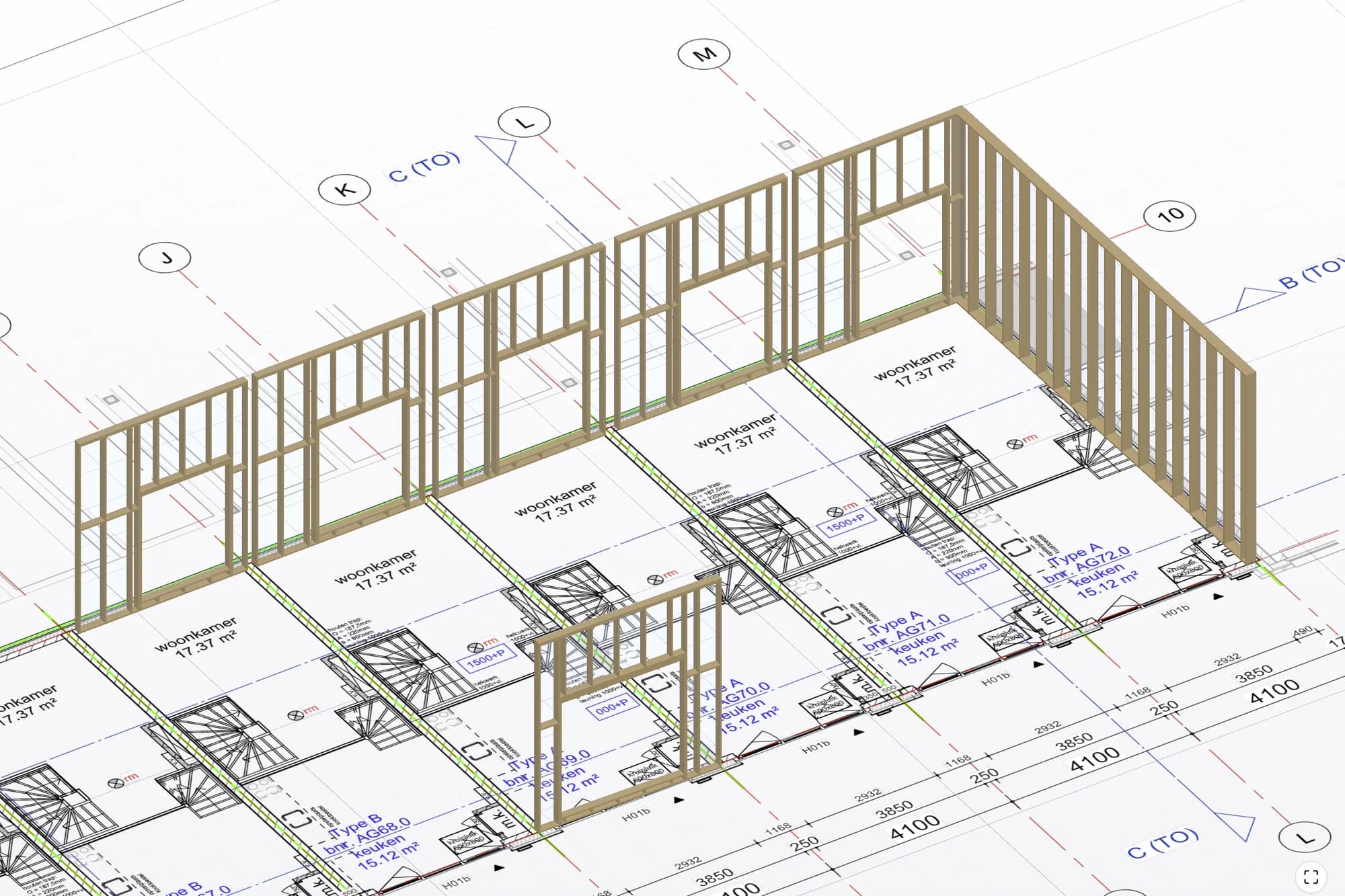

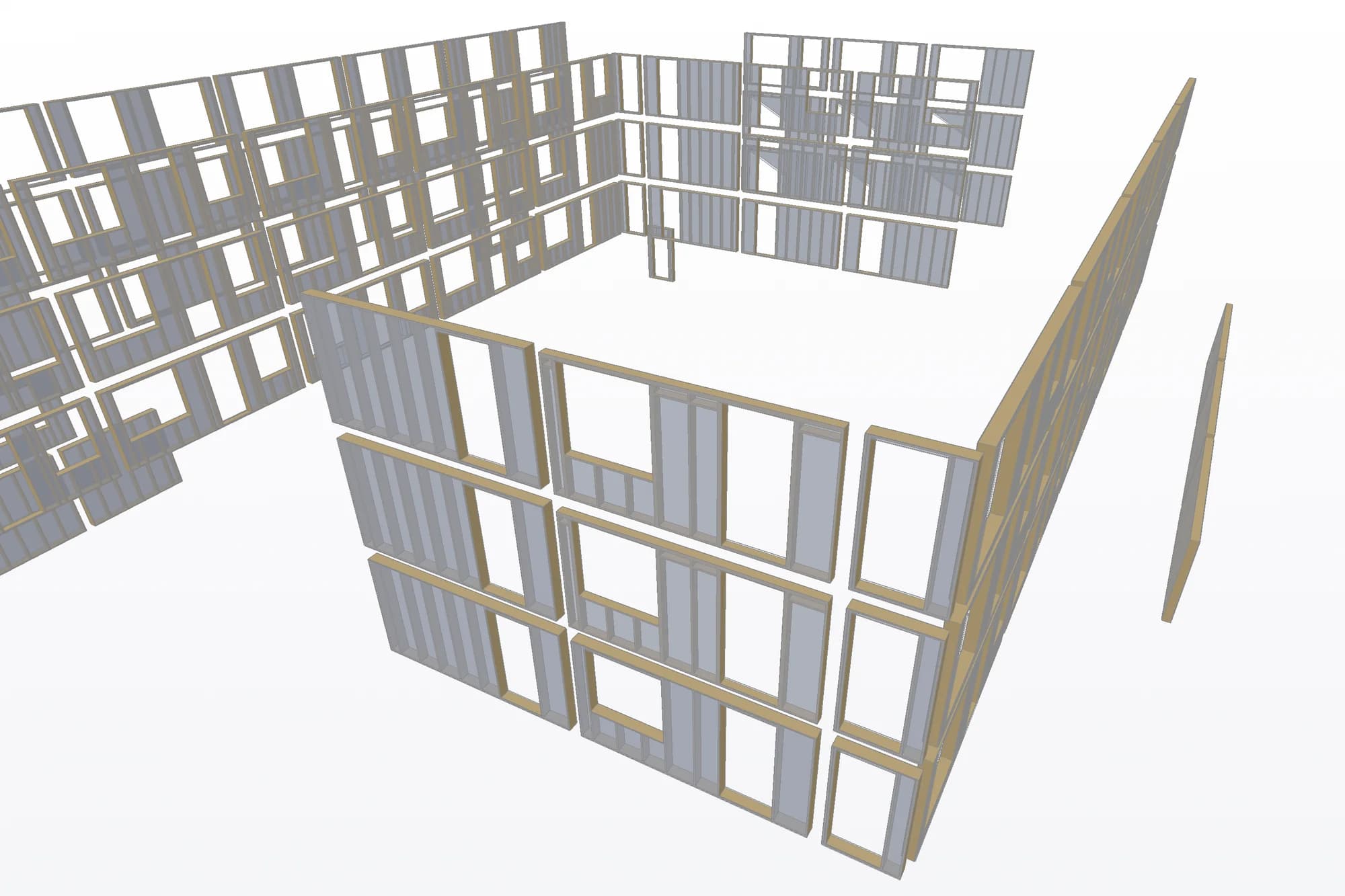

Ja. Krijg je alleen tekeningen aangeleverd, dan teken je de wanden zelf op een pdf of dxf. De module werkt ook op die wanden: je wijst wandpakketten toe en het element wordt opgebouwd met frame, isolatie en platen.

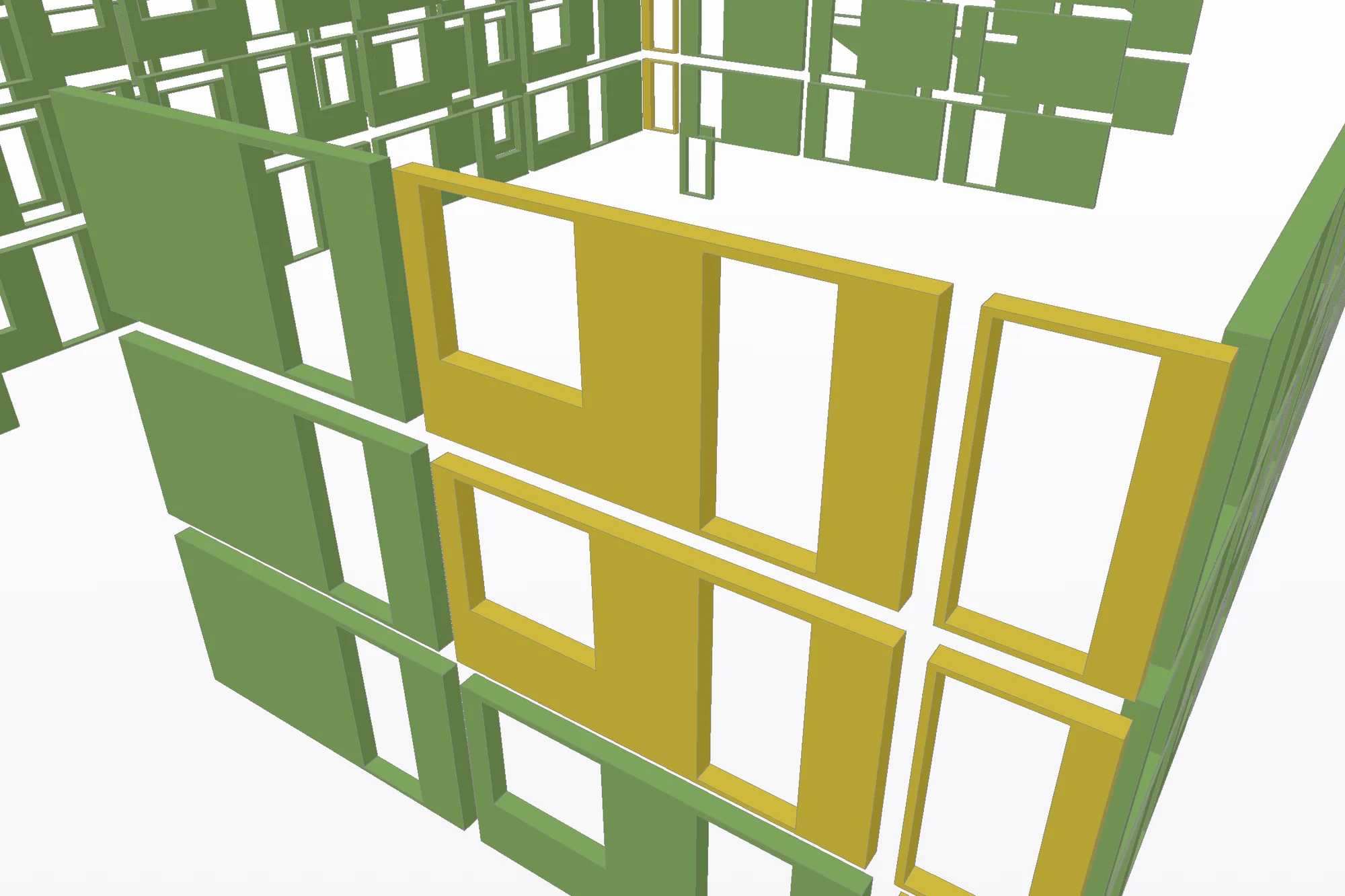

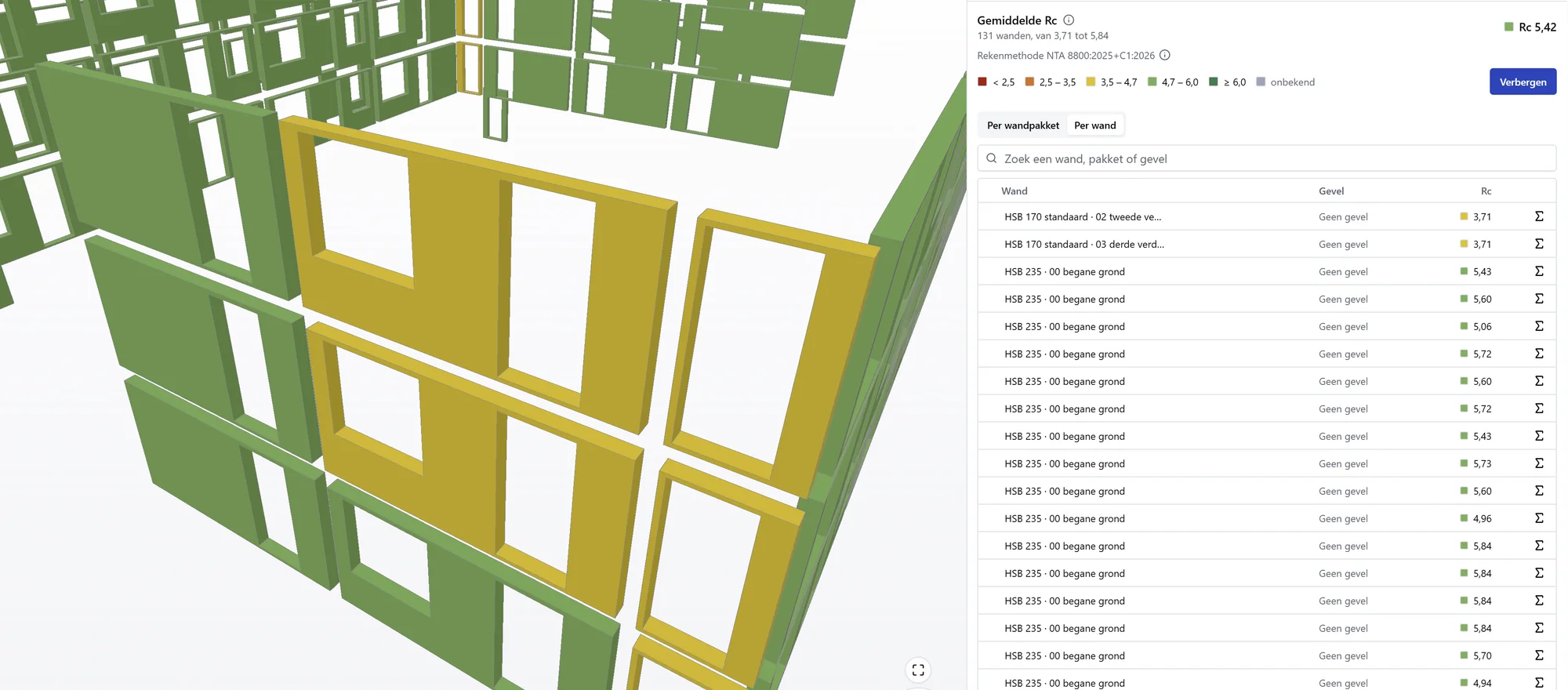

De module HSB elementen berekent de Rc-waarde per wand op basis van de rekenmethode uit NTA 8800, de Nederlandse bepalingsmethode voor de energieprestatie van gebouwen. Zo zie je al tijdens het calculeren hoe een wandopbouw scoort. De berekening is niet gecertificeerd: voor de officiële energieprestatieberekening (BENG) gebruik je een erkend rekenprogramma.

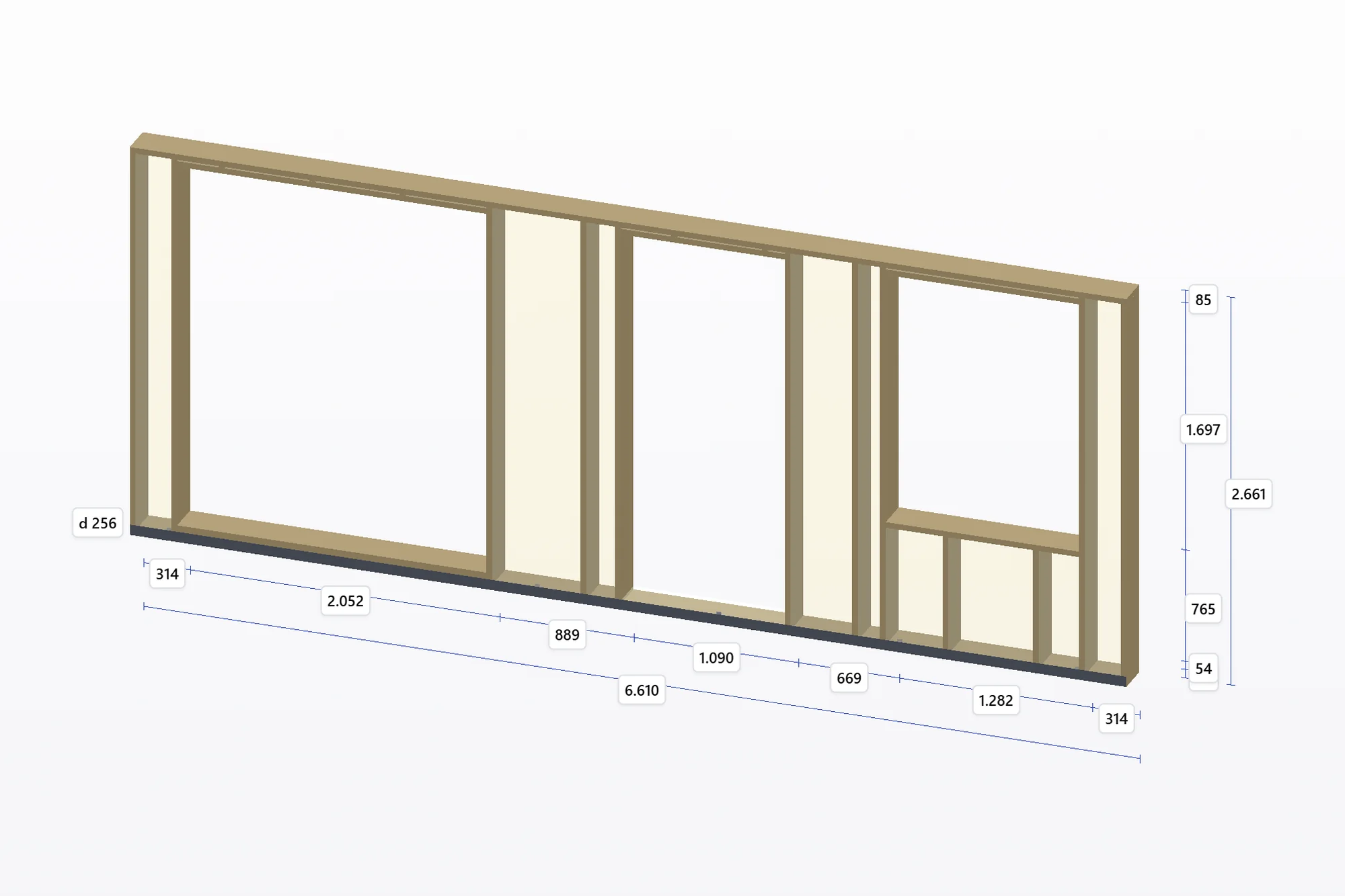

Ja. Het houtpercentage volgt uit het frame van elke wand: de stijlen, regels en sparingen, op basis van de details die je zelf vastlegt. Daarbij telt de spouw en het buitenblad van de gevelopbouw die je toewijst mee; ventilatie zoals de norm voorschrijft. Je kunt elke stap van de berekening volgen, en een proefberekening maken zonder model.

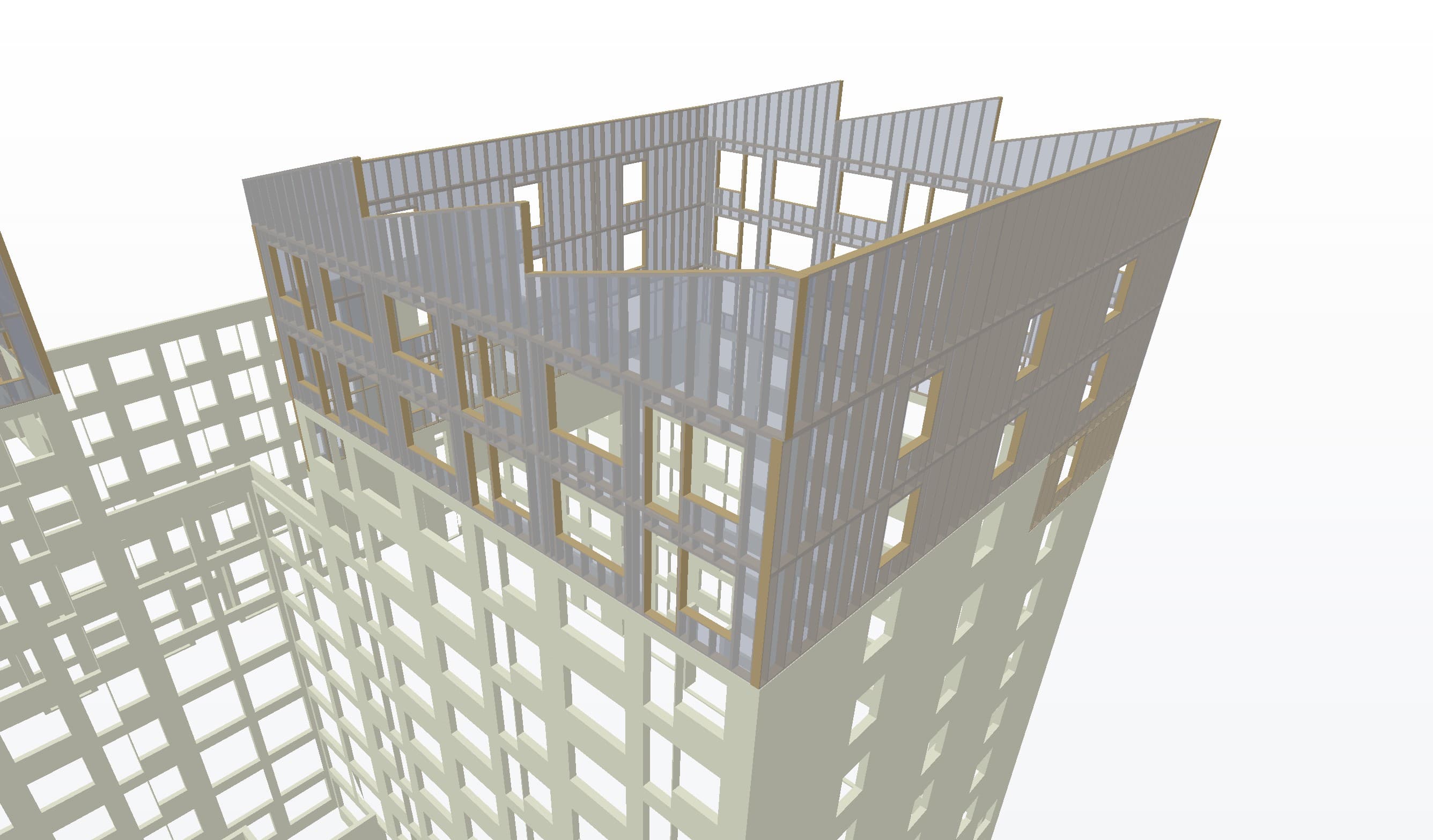

Ja. Je stelt een wandpakket samen uit je eigen artikelen: binnenzijde, frame en buitenzijde, met rand- en sparingdetails, nagels, tape en elementgrenzen. Een wijziging maakt een nieuwe versie; een calculatie stapt pas over op de nieuwe versie als jij dat kiest.

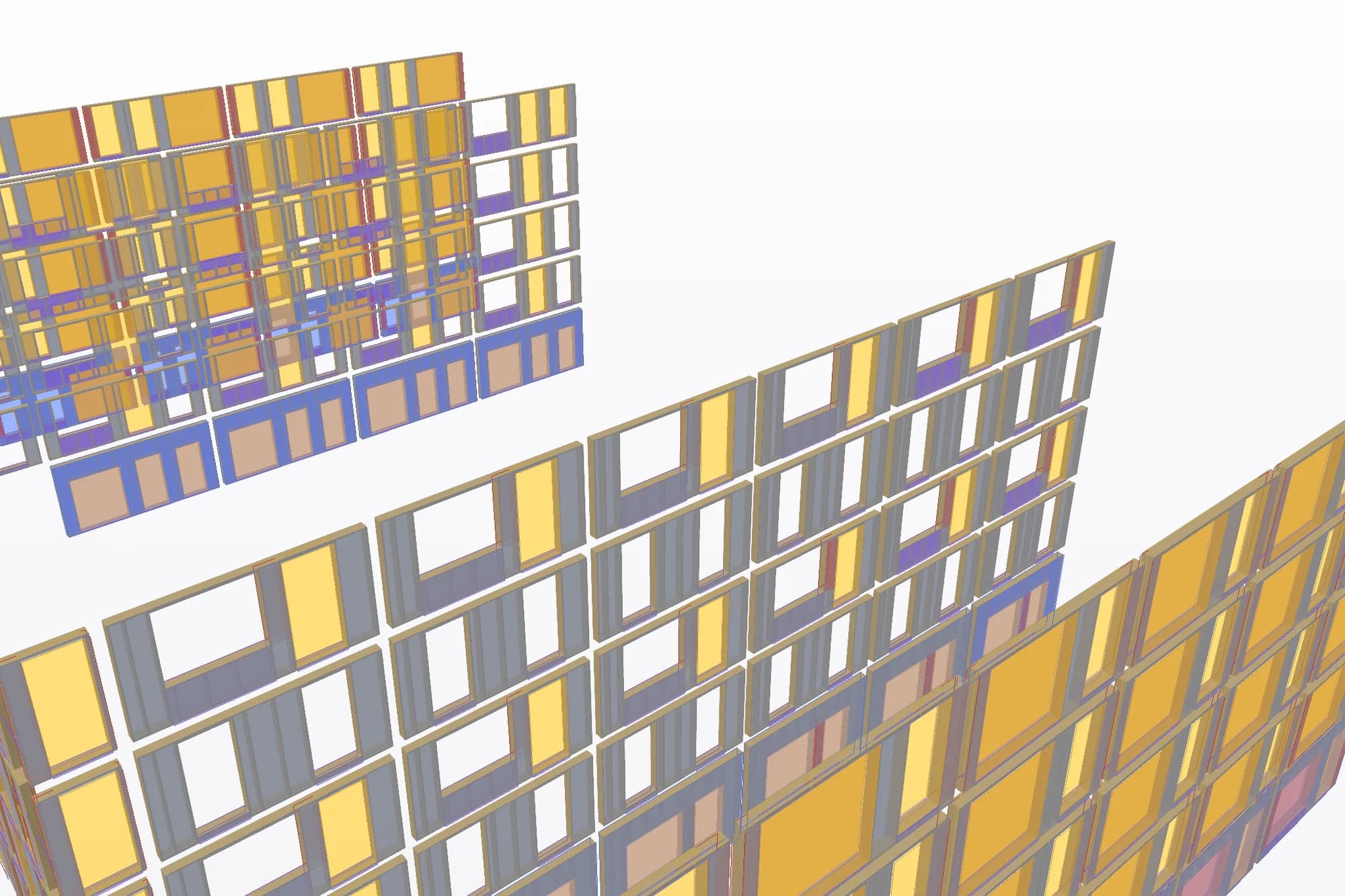

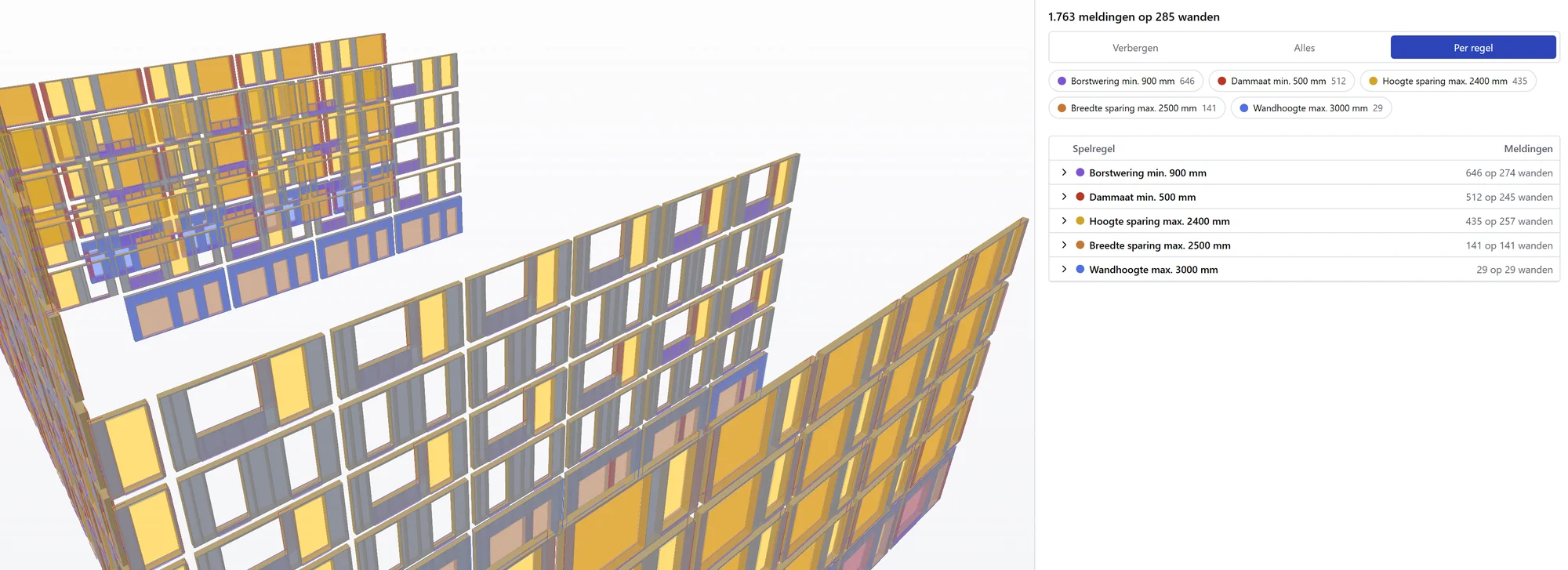

Je legt jullie spelregels vast, zoals de minimale dammaat, de borstwering en de maximale sparingen en wandmaten, ook voor een deel van de wanden. Wanden die niet voldoen lichten op in het model; je bekijkt ze per regel en lost ze op. Daarnaast waarschuwt de module bijvoorbeeld bij een naad naast een stijl of een sparing te dicht bij de rand.
