HSB-elementen in de fabriek: wat heeft de productie nodig uit het model?

Om HSB-elementen te maken, heeft een fabriek uit het model veel meer nodig dan wanden met een dikte. Per wand gaat het om het frame met stijlen, regels en lateien, de lagen en platen, de sparingen, de indeling in elementen met een merk, en maten die passen binnen wat de fabriek kan maken. Een architectenmodel levert dat zelden. Iemand moet die vertaalslag maken, en hoe eerder dat gebeurt, hoe minder verrassingen in de werkvoorbereiding.

Wat is een HSB-element?

Een HSB-element is een prefab houtskeletbouwelement: een wand, vloer of dak, opgebouwd uit een houten frame met isolatie, plaatmateriaal en folies. Het element wordt in een fabriek gemaakt en op de bouwplaats gemonteerd. Voor het frame gebruiken houtbouwers vooral naaldhout (vuren), schrijft de Nederlandse Branchevereniging voor de Timmerindustrie (NBvT) in haar infoblad over industrieel en conceptueel bouwen.

Volgens dat infoblad wordt digitale informatie uit de ontwerpfase doorgezet naar geautomatiseerde productiestraten, waar machines schaven, frezen en afkorten. Dat werkt alleen als die informatie compleet is. Een machine vraagt niet wat de architect bedoelde.

Industrieel bouwen met hout begint dus niet in de fabriekshal, maar bij de informatie die erheen gaat.

Het architectenmodel is geen productiemodel

Een calculator of werkvoorbereider krijgt meestal een architectenmodel, waarin wanden massieve blokken zijn. Er staat een dikte en een materiaal in, soms een wandtype. Maar er staat geen stijl, geen latei boven een kozijn en geen plaatnaad in.

Daardoor wordt hetzelfde gebouw vaak meerdere keren opnieuw opgebouwd. Calculatie maakt een eigen uittrek, engineering tekent de elementen opnieuw, de werkvoorbereiding maakt er productie-informatie van en de fabriek interpreteert het nog eens. Dat zien we bij veel bedrijven, zoals Chris Aerts vertelde op de Software Summit 2025.

Wat de productie nodig heeft uit het model

Wat een HSB-fabriek precies vraagt, verschilt per bedrijf en per productielijn. In de praktijk komen deze gegevens steeds terug:

• De wandopbouw per wand: binnenzijde, frame en buitenzijde, met de eigen artikelen van de fabriek, inclusief folies en naden.
• Het frame: stijlen, regels, tussenregels en lateien op de eigen hart-op-hartmaat, ook bij schuine of getrapte bovenkanten.
• Sparingen en details: waar kozijnen en doorvoeren zitten, en hoe de rand en de sparing worden afgewerkt.
• De plaatverdeling: waar de plaatnaden vallen, liefst op een stijl.
• De indeling in elementen en merken: welk stuk wand één element wordt, en onder welk merk het door de fabriek en naar de bouwplaats gaat.
• Maten binnen de spelregels: maximale elementlengte, wandmaten, dammaat, borstwering en sparingen, zoals de fabriek ze kan maken.
• Een stuklijst: hout, platen, isolatie en folie per artikel, met platen als hele platen, zoals je ze bestelt.

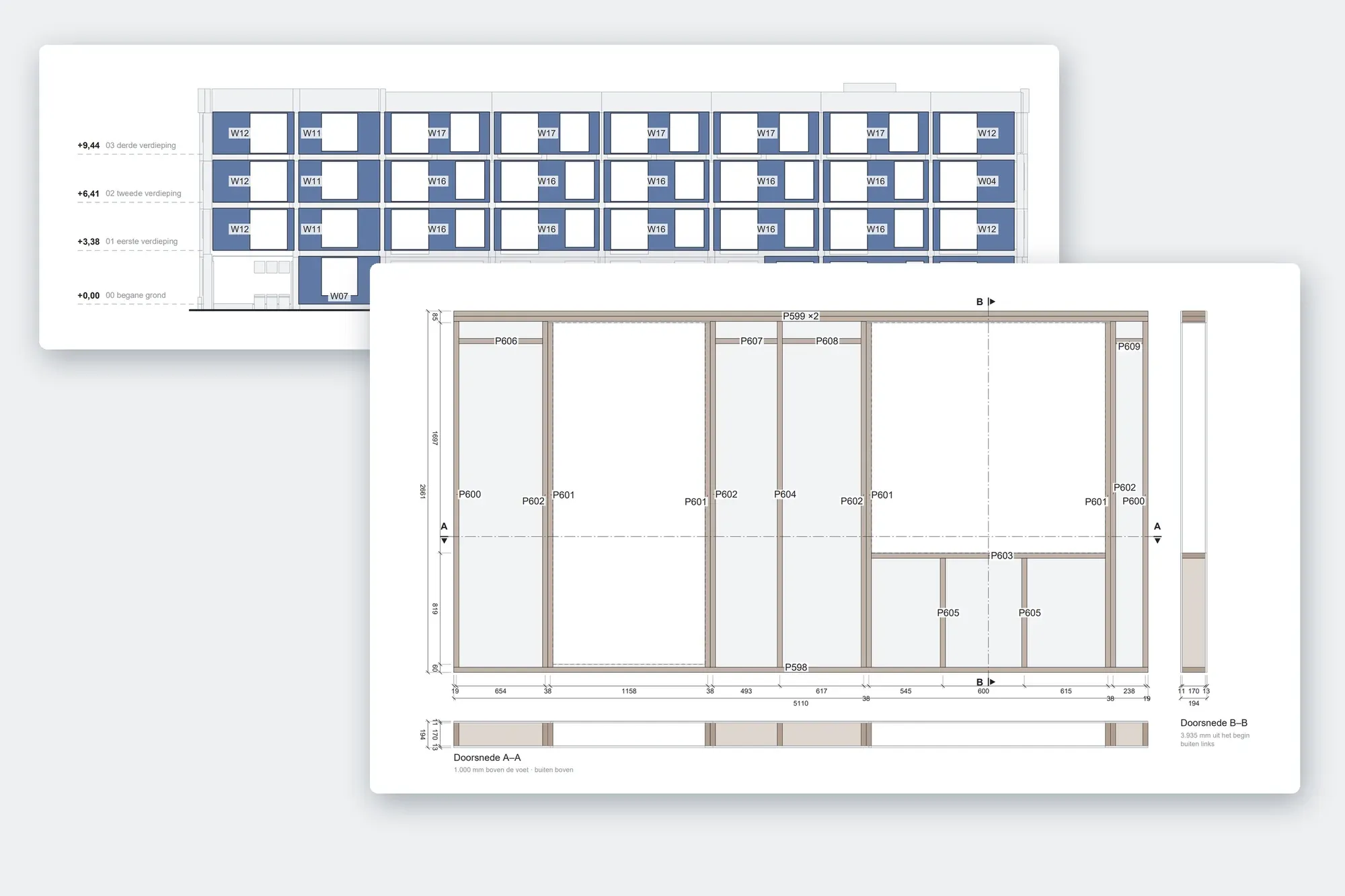

• Elementtekeningen: per merk de maten, doorsneden en een onderdelenlijst.
• Machinegegevens: zaag- en bewerkingsmachines lezen hun eigen formaten, of open formaten als BTL en BTLx. Die geven een parametrische beschrijving van de geometrie van houten bouwdelen.

Ontbreekt een van deze stappen, dan vult iemand het met de hand in. Dat kost tijd, en elk handmatig moment is een kans op een fout.

De spelregels van de fabriek horen vooraan

Een veelvoorkomend probleem: pas in de werkvoorbereiding blijkt dat een wand niet past binnen de spelregels van de fabriek. Het element is te lang, een sparing zit te dicht bij de rand of een plaatnaad valt naast een stijl. Dan moet het ontwerp terug, terwijl de prijs al is afgegeven.

Het NBvT-infoblad zegt het zo: "Duidelijke keuzes vooraan in het proces, helpen om te komen tot een gestroomlijnd bouwproces." Wij zeggen het vaak zo: de kennis van de achterkant van het proces moet eerder naar de voorkant (zie Sneller woningbouw realiseren begint met de juiste volgorde). Productiekennis en technische grenzen moeten al richting geven als je calculeert, niet pas als je gaat maken.

Dat geldt ook voor de energieprestatie. De Rc-waarde van een HSB-wand hangt mede af van het houtpercentage, en dat volgt uit de stijlen, regels en sparingen van elke wand. Wie het frame pas in de werkvoorbereiding uitwerkt, weet de Rc ook pas dan.

Factor10

Hoe Factor10 dit aanpakt

De module HSB elementen van Factor10 Calculatie maakt van elke IFC-wand een HSB-element, met de wandpakketten, details, spelregels en artikelen van jouw fabriek. Het frame wordt opgebouwd op jouw hart-op-hartmaat en beweegt mee als je een wand verlengt, splitst of een sparing verschuift. Plaatnaden vallen op de stijlen, en de module deelt de wanden automatisch in elementen en merken in.

Je legt jullie spelregels vast, zoals dammaat, borstwering en wandmaten. Wanden die niet voldoen lichten op in het 3D-model, zodat je ze al tijdens het calculeren ziet. De module berekent ook de Rc per wand, met het houtpercentage uit het frame, op basis van de rekenmethode uit NTA 8800.

Wat je zo opbouwt, telt mee in de calculatie en komt terug in:

• een stuklijst met hout, platen, isolatie en folie per artikel;
• elementtekeningen per merk, met maten, doorsneden en onderdelenlijst, in pdf en dxf;
• een Excel-export met artikelen, wanden en spelregels;
• een IFC-export met de HSB-gegevens per wand, desgewenst tot op elke stijl, latei en plaat.

Geen IFC-model aangeleverd? Dan teken je de wanden op een pdf of dxf, en werkt de module daar ook op.

Bekijk de module HSB elementen

Een voorbeeld van deze werkwijze is kozijnproducent VIANEN, waar het HSB-frame en de isolatie van gevelelementen automatisch worden gegenereerd uit het BIM-model van de klant. Chris Aerts zei daarover in het artikel over VIANEN:

Zodra deze kenmerken zijn toegewezen, genereert het model automatisch alle onderdelen. Uit het parametrisch model rollen vervolgens de materiaalhoeveelheden in de gewenste eenheid, net als andere gegevens die belangrijk zijn voor de calculatie.

Moeten de gegevens daarna verder, naar je ERP of je machines, dan verbinden we die systemen met Factor10 Data-koppelingen.

Conclusie

Een HSB-fabriek heeft geen wanden nodig, maar elementen: met frame, lagen, sparingen, merken en maten die binnen de spelregels vallen. Hoe eerder die informatie in het model staat, hoe minder er in de werkvoorbereiding opnieuw moet. Het doel is één model dat bij elke stap wordt verrijkt, in plaats van opnieuw getekend.

Bekijk wat de module HSB elementen uit jouw modellen haalt, of plan een kennismaking.

Bronnen

• Infoblad Industrieel en conceptueel bouwen (NBvT, Houtbouwsystemen)
• design2machine: BTL en BTLx
• Productinformatie: de pagina HSB elementen en de veelgestelde vragen daarop.
• Eerdere publicaties van Factor10: VIANEN haalt de prijs van gevelelementen direct uit het BIM-model; File-to-Factory (Software Summit 2025); Sneller woningbouw realiseren begint met de juiste volgorde.
